100-305VAC এবং 5 বছরের ওয়ারেন্টি সহ বিস্তৃত ইনপুট রেঞ্জ সহ বাল্ক 150W এলইডি ড্রাইভার

মডেল

এক্সএলজি-150-12-ক

এক্সএলজি-150-24-ক

ডিসি ভোল্টেজ

12V

24V

কনস্ট্যান্ট বর্তমান অঞ্চলনোট.2

৮.৪~ 12V

16.8~ 24V

রেট করা বর্তমান  (ডিফল্ট)

12.5A

6.25A

রেট করা হয়েছে শক্তি

150W

150W

রিপল এবংগোলমাল (সর্বোচ্চ.)  দ্রষ্টব্য.3

150এমভিপি-পি

240এমভিপি-পি

বর্তমান এডিজে. রেঞ্জ

জন্য সামঞ্জস্যযোগ্য শুধুমাত্র A-টাইপ (এর মাধ্যমে অন্তর্নির্মিত পটেনটিওমিটার)

৬.৫~ 12.5A

3.2~ 6.25A

আউটপুট

ভোল্টেজ সহনশীলতা নোট.4

±3.0%

±2.0%

লাইন রেগুলেশন

±0.5%

±0.5%

লোড রেগুলেশন

±2%

±1%

সেটআপ, উঠার সময়    নোট.6

500ms, 100ms/230VAC,  1200ms, 100ms/115VAC

সময় ধরে রাখুন (টাইপ।)

10ms/ 230VAC  10ms/ 115VAC

ভোল্টেজ রেঞ্জ          দ্রষ্টব্য.5

100 ~ 305VAC          142 ~ 431ভিডিসি

(অনুগ্রহ করে "STATIC CHAR" পড়ুনঅভিনয়" বিভাগ)

ফ্রিকোয়েন্সি রেঞ্জ

47 ~63Hz

শক্তি ফ্যাক্টর

পিএফ≥0.97/115VAC,পিএফ≥০.৯৫/২৩০VAC,পিএফ≥০.৯২/২৭৭VAC@পূর্ণ লোড

মোট হারমোনিক বিকৃতি

THD< 10% (@লোড≥50%/115ভিসি,230VAC; @লোড≥75%/277VAC)

ইনপুট

কার্যকারিতা (প্রকার)

91.5%

93%

এসি কারেন্ট

1.8A / 115VAC      1.0A / 230VAC      0.8A/277VAC

ইনরাশ কারেন্ট (প্রকার)

ঠান্ডা শুরু 50A(প্রস্থ= 500μs পরিমাপ এ ৫০% আইপিক)এ 230VAC;প্রতি নেমা 410

MAX. না.এর PSUs অন 16A সার্কিট ব্রেকার

4 ইউনিট (টাইপ বি সার্কিট ব্রেকার) / 8 ইউনিট (সার্কিট টি ব্রেকারসি) এ 230VAC

লিকেজ কারেন্ট

<0.75এমএ / 277VAC

না লোড

বিদ্যুৎ খরচ

কোন লোড পাওয়ার খরচ নেই <0.5W(এর জন্য stআরার্ড সংস্করণ)

মডেল

এক্সএলজি-150-LA

এক্সএলজি-150-এমএ

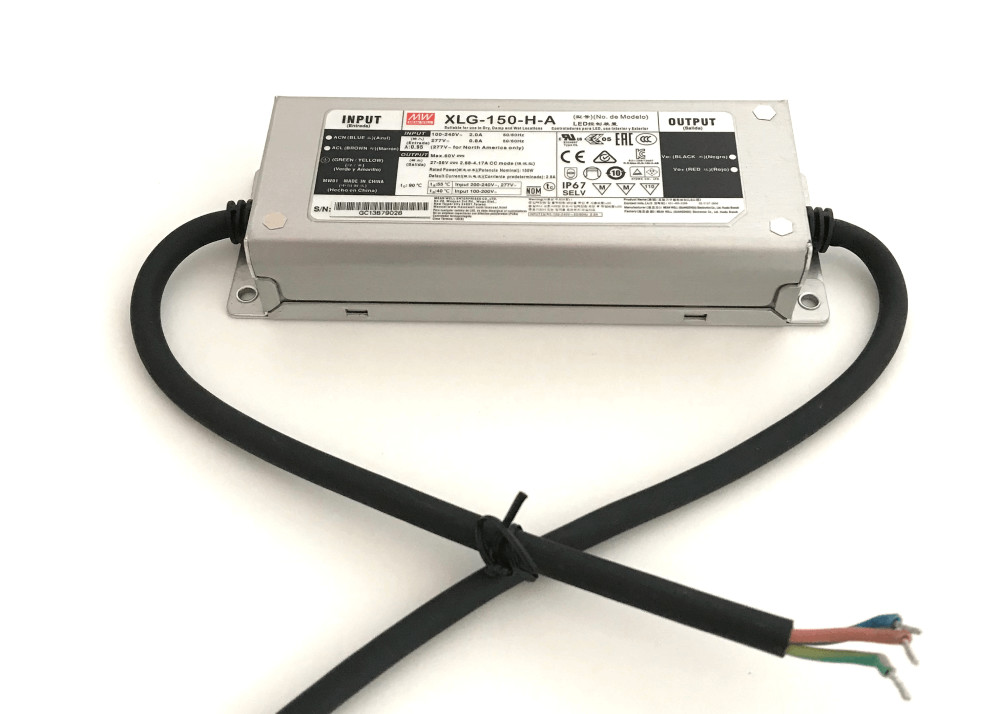

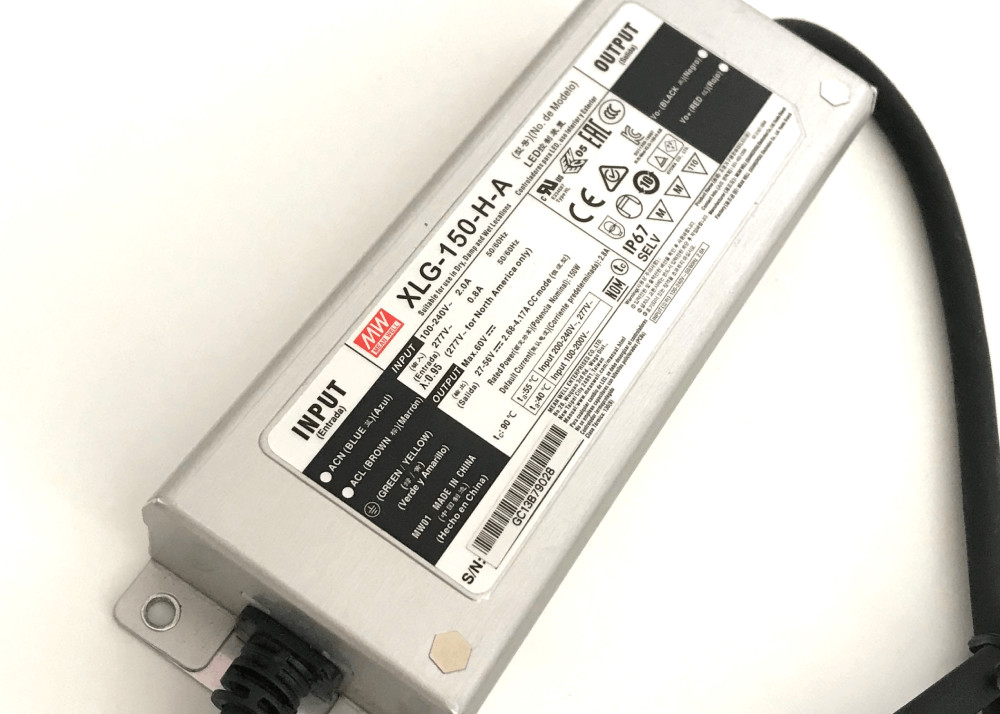

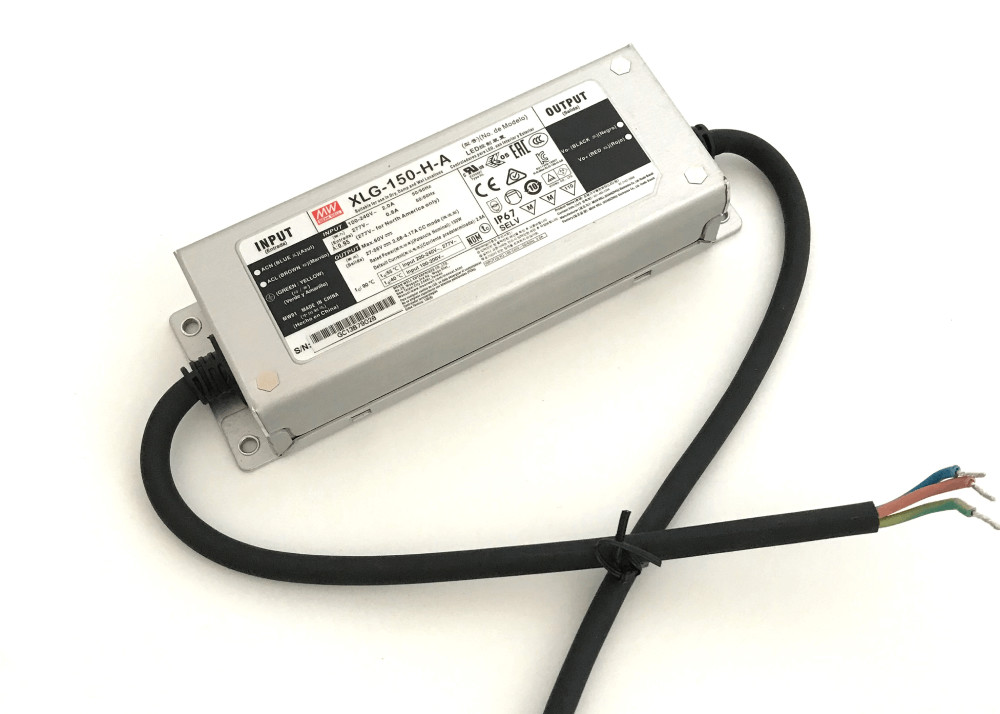

এক্সএলজি-150 -হা

রেট করা বর্তমান   (ডিফল্ট)

700এমএ

1400এমএ

2800এমএ

রেট করা হয়েছে শক্তি

150W

150W

150W

কনস্ট্যান্ট বর্তমান অঞ্চল

120 ~214V

60 ~ 107V

27 ~ 56V

পূর্ণ শক্তি বর্তমান রেঞ্জ

700~1050এমএ

1400~2100এমএ

2680~4170এমএ

আউটপুট

ওপেন সার্কিট ভোল্টেজ (সর্বোচ্চ)

225V

115V

60V

বর্তমান এডিজে. রেঞ্জ

জন্য সামঞ্জস্যযোগ্য শুধুমাত্র A/AB-টাইপ (bu এর মাধ্যমেইল্ট-ইন পটেনটিওমিটার)

350~1050এমএ

700~2100এমএ

1400~4170এমএ

কারেন্ট রিপল

4.0%(@পূর্ণ লোড)

3.0% (@পূর্ণ লোড)

3.0% (@পূর্ণ লোড)

বর্তমান সহনশীলতা

±৫%

সেট সময় আপ

500ms/230VAC, 1200ms/115VAC

ভোল্টেজ রেঞ্জ          দ্রষ্টব্য.5

100 ~ 305VAC          142ভিডিসি ~ 431ভিডিসি

(অনুগ্রহ করে "STATIC CHARACTERISTIC" এবং "DRIV" পড়ুনআইএনজি পদ্ধতি অফ LED মডিউল"বিভাগ)

ফ্রিকোয়েন্সি রেঞ্জ

47 ~63Hz

শক্তি ফ্যাক্টর (টাইপ।)

পিএফ≥0.97/ 115VAC,পিএফ≥0.95 / 230VAC ,পিএফ≥0.92 / 277VAC এ পূর্ণ লোড

(দয়া করে "পাউ) পড়ুনer ফ্যাক্টর চরিত্রগত" বিভাগ)

মোট হারমোনিক বিকৃতি

THD< 10% (@লোড≥৫০%এ 115VAC/230VAC ,@লোড≥75% এ  277VAC)

অনুগ্রহ করে "টোটাল হারমোনিক ডিসটরশন (THD)" দেখুনবিভাগ

কার্যকারিতা (প্রকার)

93%

92.5%

92%

ইনপুট

এসি কারেন্ট (টাইপ।)

1.8A / 115VAC      1.0A / 230VAC      0.8A/277VAC

ইনরাশ কারেন্ট (প্রকার)

ঠান্ডা শুরু50A(প্রস্থ= 500μs পরিমাপ এ ৫০% আইপিক)এ 230VAC; প্রতি নেমা 410

MAX. না. এর PSUs অন 16A সার্কিট Breaker

4 ইউনিট (টাইপ বি সার্কিট ব্রেকার) / 8 ইউনিট (সার্কিট টাইপ সি ব্রেকার) 230VAC এ

লিকেজ কারেন্ট

<0.75এমএ / 277VAC

স্ট্যান্ডবাই পাওয়ার

খরচ        নোট.14

স্ট্যান্ডবাই পাওয়ার খরচ <0.5W এর জন্য এবি-টাইপ(ডিমিং অফ)(স্ট্যান্ডার্ড সংস্করণের জন্যঅন)
